Kiểm định kho lạnh lắp pin năng lượng mặt trời là quá trình khảo sát, đánh giá hiện trạng và tính toán khả năng chịu lực của kết cấu mái trước khi lắp hệ thống điện mặt trời, đồng thời xem xét các yêu cầu kỹ thuật liên quan đến liên kết, tải trọng, gió, điện, tiếp địa và chống sét.
Mục tiêu là xác định phương án lắp đặt phù hợp và kiểm soát rủi ro trong quá trình vận hành.
Kiểm định kho lạnh lắp pin năng lượng mặt trời là gì?
Kho lạnh thường có yêu cầu cao về độ ổn định của kết cấu bao che và điều kiện vận hành. Khi bổ sung hệ thống pin năng lượng mặt trời, mái công trình có thể phát sinh thêm tải trọng từ tấm pin, khung đỡ, phụ kiện liên kết và các tác động do gió.
Vì vậy, kiểm định không chỉ đơn thuần là kiểm tra mái có đủ diện tích hay không. Nội dung quan trọng là xác định hệ kết cấu hiện hữu có đáp ứng được trạng thái chịu lực sau khi lắp đặt hệ thống solar hay không.
Công tác kiểm định có thể bao gồm:
- Khảo sát hiện trạng công trình.
- Đo đạc cấu kiện và kích thước thực tế.
- Kiểm tra xà gồ, kèo, cột và liên kết.
- Xác định tải trọng bổ sung từ hệ solar.
- Tính toán khả năng chịu lực của kết cấu.
- Kiểm tra các yêu cầu liên quan đến hệ thống điện.
Bộ Xây dựng từng ban hành Công văn 6242/BXD-KHCN ngày 28/12/2020 để phổ biến tài liệu hướng dẫn kỹ thuật liên quan đến an toàn công trình xây dựng khi lắp đặt điện mặt trời mái nhà. Khi áp dụng cho từng dự án cụ thể, cần xem xét đồng thời hồ sơ công trình, quy định hiện hành và yêu cầu kỹ thuật liên quan.
Vì sao cần kiểm định kho lạnh trước khi lắp pin mặt trời?
Kiểm tra khả năng chịu tải của mái
Hệ thống solar tạo thêm tải trọng thường xuyên lên mái. Ngoài trọng lượng bản thân của tấm pin, cần xét đến khung đỡ, phụ kiện, thiết bị và phương án liên kết.
Với kho lạnh sử dụng hệ khung thép, tải trọng mới có thể ảnh hưởng đến xà gồ, kèo, nút liên kết và các bộ phận truyền lực xuống cột.
Kiểm soát tác động của gió
Tấm pin tạo ra bề mặt chịu tác động của gió. Nếu thiết kế liên kết không phù hợp, lực hút và lực ngang do gió có thể tác động đáng kể lên hệ khung đỡ và mái.
Do đó, kiểm định cần xem xét không chỉ tải trọng đứng mà còn các tác động bất lợi liên quan đến điều kiện sử dụng và vị trí công trình.
Hạn chế nguy cơ biến dạng kết cấu
Một kết cấu không đáp ứng yêu cầu có thể xuất hiện võng, biến dạng hoặc suy giảm khả năng làm việc của cấu kiện.
Việc đánh giá trước khi lắp đặt giúp chủ đầu tư phát hiện sớm những vị trí cần gia cường thay vì xử lý sau khi hệ thống solar đã hoàn thiện.
Đảm bảo an toàn cho hệ thống điện
Ngoài kết cấu, hệ thống điện mặt trời cần được thiết kế và lắp đặt phù hợp với yêu cầu về an toàn điện, tiếp địa, chống sét và các quy định kỹ thuật liên quan.
Luật Điện lực hiện hành quy định tổ chức, cá nhân có liên quan phải tuân thủ các tiêu chuẩn, quy chuẩn kỹ thuật về kỹ thuật điện và an toàn điện; đồng thời yêu cầu phối hợp bảo đảm an toàn điện và xây dựng khi các công trình có khả năng ảnh hưởng đến nhau.
Kiểm định những hạng mục nào?
| Hạng mục | Nội dung kiểm tra |
|---|---|
| Mái kho | Hiện trạng, vật liệu, liên kết |
| Xà gồ | Kích thước, tiết diện, biến dạng |
| Kèo thép | Khả năng chịu lực và ổn định |
| Cột | Hiện trạng và khả năng truyền tải |
| Liên kết | Bu lông, mối hàn, vị trí neo |
| Hệ solar | Tấm pin, khung đỡ, phụ kiện |
| Tải trọng | Tải bản thân và tải bổ sung |
| Gió | Tác động lên hệ pin và mái |
| Điện | Inverter, cáp và thiết bị bảo vệ |
| Tiếp địa | Hệ thống tiếp địa và liên kết |
| Chống sét | Phương án bảo vệ phù hợp |
Kiểm tra hệ khung thép
Đối với kho lạnh có kết cấu thép, kỹ sư cần xác định hình dạng, tiết diện, chiều dài nhịp và tình trạng thực tế của xà gồ, kèo, cột.
Các dấu hiệu như ăn mòn, biến dạng, nứt hoặc suy giảm liên kết cần được ghi nhận trong quá trình khảo sát.
Kiểm tra mái panel và mái tôn
Sandwich panel có vai trò quan trọng trong hệ bao che và cách nhiệt của kho lạnh nhưng không nên mặc định toàn bộ panel có thể đảm nhận tải trọng của hệ pin.
Phương án lắp đặt phải xác định rõ đường truyền lực từ hệ khung pin xuống hệ kết cấu chịu lực của công trình.
Tính tải trọng bổ sung
Hồ sơ tính toán cần xác định tải trọng thực tế của phương án solar dự kiến. Các thông số thường cần thu thập gồm:
- Công suất hệ thống.
- Số lượng tấm pin.
- Khối lượng từng tấm.
- Khối lượng khung đỡ.
- Kiểu liên kết với mái.
- Khoảng cách giữa các điểm liên kết.
- Điều kiện gió tại vị trí công trình.
Không nên lấy một mức tải trọng cố định áp dụng cho mọi kho lạnh vì cấu hình pin và phương án kết cấu có thể khác nhau.

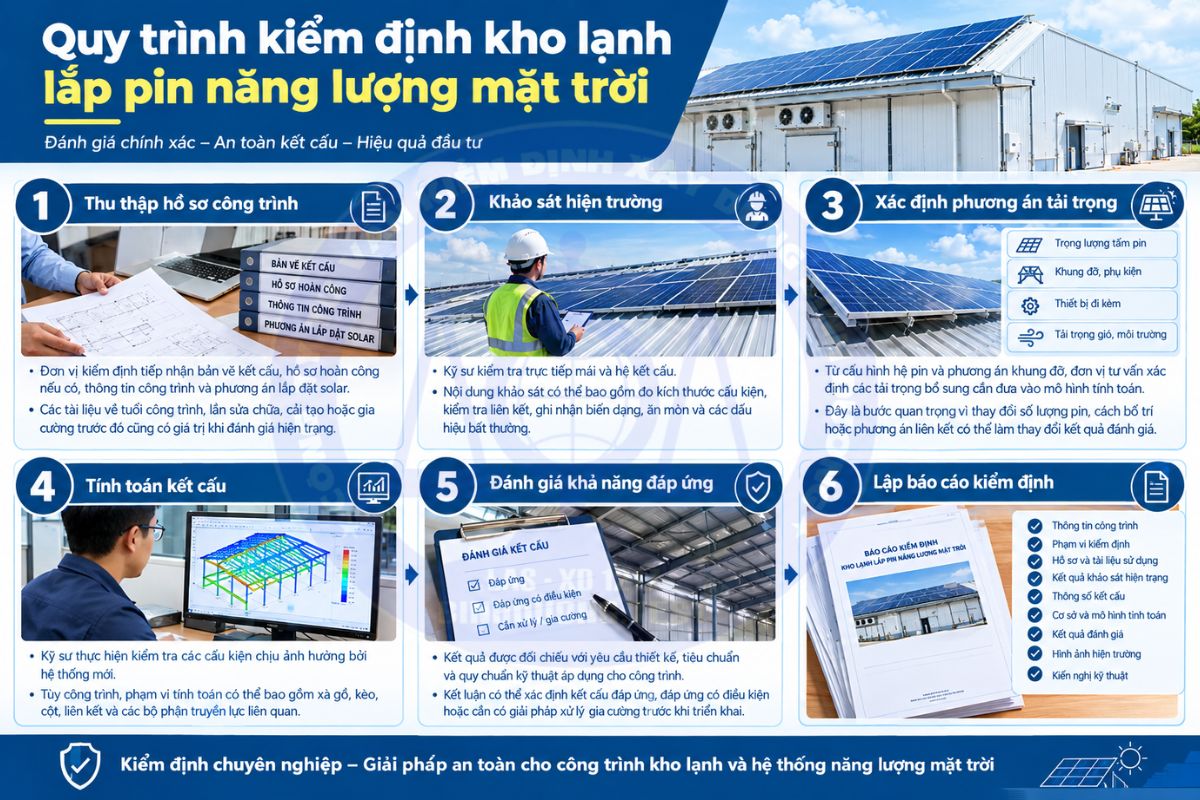

Quy trình kiểm định kho lạnh lắp pin năng lượng mặt trời
Bước 1: Thu thập hồ sơ công trình
Đơn vị kiểm định tiếp nhận bản vẽ kết cấu, hồ sơ hoàn công nếu có, thông tin công trình và phương án lắp đặt solar.
Các tài liệu về tuổi công trình, lần sửa chữa, cải tạo hoặc gia cường trước đó cũng có giá trị khi đánh giá hiện trạng.
Bước 2: Khảo sát hiện trường
Kỹ sư kiểm tra trực tiếp mái và hệ kết cấu.
Nội dung khảo sát có thể bao gồm đo kích thước cấu kiện, kiểm tra liên kết, ghi nhận biến dạng, ăn mòn và các dấu hiệu bất thường.
Bước 3: Xác định phương án tải trọng
Từ cấu hình hệ pin và phương án khung đỡ, đơn vị tư vấn xác định các tải trọng bổ sung cần đưa vào mô hình tính toán.
Đây là bước quan trọng vì thay đổi số lượng pin, cách bố trí hoặc phương án liên kết có thể làm thay đổi kết quả đánh giá.
Bước 4: Tính toán kết cấu
Kỹ sư thực hiện kiểm tra các cấu kiện chịu ảnh hưởng bởi hệ thống mới.
Tùy công trình, phạm vi tính toán có thể bao gồm xà gồ, kèo, cột, liên kết và các bộ phận truyền lực liên quan.
Bước 5: Đánh giá khả năng đáp ứng
Kết quả được đối chiếu với yêu cầu thiết kế, tiêu chuẩn và quy chuẩn kỹ thuật áp dụng cho công trình.
Kết luận có thể xác định kết cấu đáp ứng, đáp ứng có điều kiện hoặc cần có giải pháp xử lý/gia cường trước khi triển khai.
Bước 6: Lập báo cáo kiểm định
Hồ sơ kết quả thường thể hiện:
- Thông tin công trình.
- Phạm vi kiểm định.
- Hồ sơ và tài liệu sử dụng.
- Kết quả khảo sát hiện trạng.
- Thông số kết cấu.
- Cơ sở và mô hình tính toán.
- Kết quả đánh giá.
- Hình ảnh hiện trường.
- Kiến nghị kỹ thuật.
Khái niệm kiểm định chất lượng công trình về bản chất gắn với việc kiểm tra, xác định chất lượng bộ phận hoặc công trình thông qua xem xét hiện trạng kết hợp với thí nghiệm khi cần thiết.
Hồ sơ cần chuẩn bị trước khi kiểm định
Chủ đầu tư nên chuẩn bị càng đầy đủ hồ sơ càng tốt để rút ngắn thời gian khảo sát và tăng độ chính xác của mô hình tính toán.
Danh sách kiểm tra hồ sơ:
- Bản vẽ kiến trúc kho lạnh.
- Bản vẽ kết cấu hiện hữu.
- Hồ sơ hoàn công nếu có.
- Thông tin năm xây dựng.
- Hồ sơ sửa chữa, cải tạo.
- Hồ sơ thiết kế hệ thống solar.
- Datasheet tấm pin.
- Thông số khung đỡ.
- Phương án liên kết mái.
- Công suất hệ thống dự kiến.
Trường hợp hồ sơ cũ không đầy đủ, đơn vị kiểm định có thể cần tăng phạm vi đo đạc và khảo sát thực tế để bổ sung dữ liệu phục vụ đánh giá.
Khi nào kho lạnh cần gia cường kết cấu?
Không phải mọi kho lạnh đều phải gia cường trước khi lắp pin mặt trời.
Việc có cần gia cường hay không phải dựa trên kết quả khảo sát và tính toán cụ thể.
Một số tình huống cần đặc biệt xem xét gồm:
- Xà gồ hiện hữu có tiết diện nhỏ.
- Kết cấu đã xuất hiện biến dạng.
- Cấu kiện bị ăn mòn.
- Liên kết bị suy giảm.
- Công trình đã sử dụng trong thời gian dài.
- Hệ pin có tải trọng lớn.
- Phương án lắp đặt tạo tải trọng tập trung.
- Kết quả tính toán không đáp ứng yêu cầu.
Giải pháp gia cường có thể được nghiên cứu riêng theo hiện trạng, chẳng hạn bổ sung cấu kiện, tăng khả năng liên kết hoặc điều chỉnh phương án bố trí hệ solar.
Không nên tự ý gia cường hoặc khoan, hàn vào kết cấu mái chỉ dựa trên kinh nghiệm thi công mà chưa có đánh giá kỹ thuật phù hợp.
Chi phí kiểm định kho lạnh lắp pin năng lượng mặt trời
Chi phí không nên áp dụng một mức cố định cho mọi công trình.
Các yếu tố ảnh hưởng trực tiếp đến chi phí gồm:
| Yếu tố | Ảnh hưởng |
|---|---|
| Diện tích mái | Tăng phạm vi khảo sát |
| Quy mô hệ solar | Tăng khối lượng tính toán |
| Hồ sơ hiện trạng | Hồ sơ thiếu làm tăng khảo sát |
| Kết cấu kho | Khung thép, bê tông hoặc kết cấu đặc thù |
| Tuổi công trình | Có thể cần kiểm tra sâu hơn |
| Hiện trạng kết cấu | Hư hỏng làm tăng phạm vi đánh giá |
| Địa điểm | Ảnh hưởng chi phí khảo sát |
| Yêu cầu hồ sơ | Khác nhau theo mục đích sử dụng |
Do đó, để báo giá chính xác, chủ đầu tư nên cung cấp diện tích mái, công suất solar dự kiến, bản vẽ kết cấu và địa điểm kho lạnh.

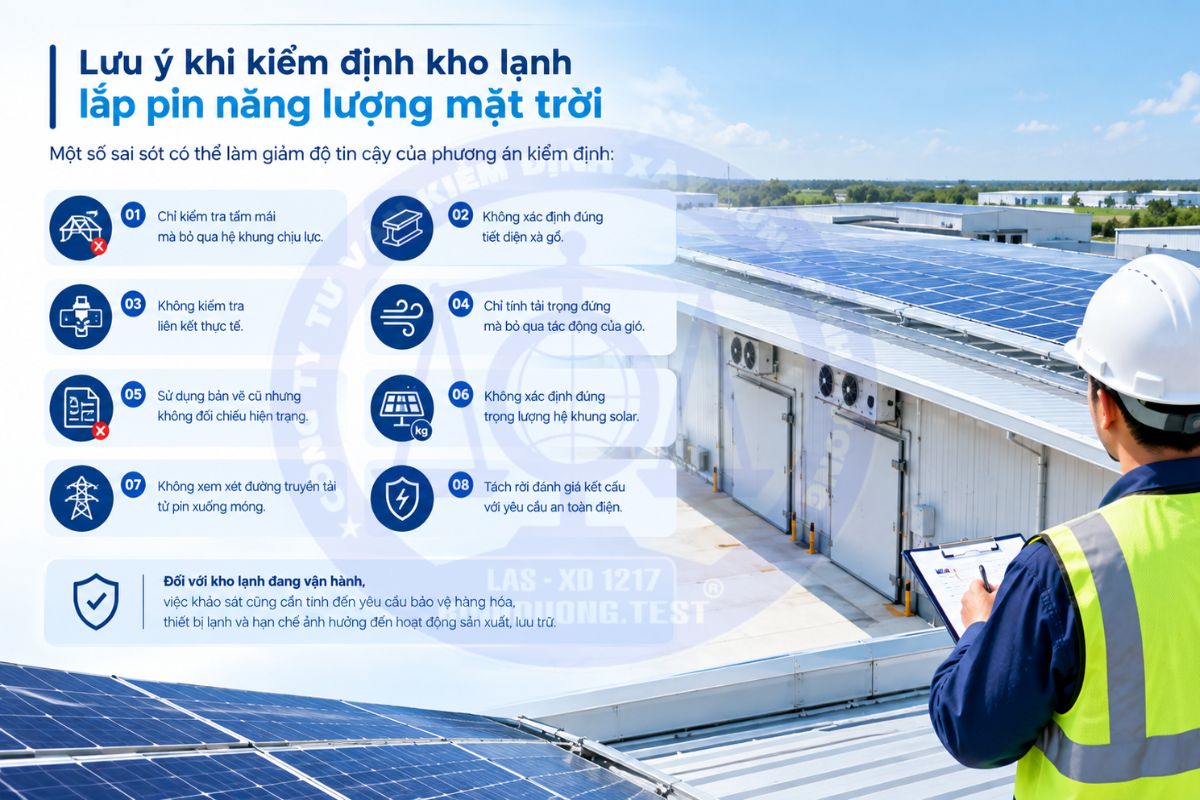

Lưu ý khi kiểm định kho lạnh lắp pin mặt trời
Một số sai sót có thể làm giảm độ tin cậy của phương án kiểm định:
- Chỉ kiểm tra tấm mái mà bỏ qua hệ khung chịu lực.
- Không xác định đúng tiết diện xà gồ.
- Không kiểm tra liên kết thực tế.
- Chỉ tính tải trọng đứng mà bỏ qua tác động của gió.
- Sử dụng bản vẽ cũ nhưng không đối chiếu hiện trạng.
- Không xác định đúng trọng lượng hệ khung solar.
- Không xem xét đường truyền tải từ pin xuống móng.
- Tách rời đánh giá kết cấu với yêu cầu an toàn điện.
Đối với kho lạnh đang vận hành, việc khảo sát cũng cần tính đến yêu cầu bảo vệ hàng hóa, thiết bị lạnh và hạn chế ảnh hưởng đến hoạt động sản xuất, lưu trữ.
FAQ – Câu hỏi thường gặp
1. Kho lạnh lắp pin năng lượng mặt trời có cần kiểm định không?
- Nên thực hiện đánh giá an toàn kết cấu trước khi lắp đặt để xác định mái và hệ chịu lực có đáp ứng phương án mới hay không. Yêu cầu hồ sơ và thủ tục cụ thể cần được xác định theo loại công trình, phương án đầu tư và quy định hiện hành.
2. Mái panel kho lạnh có lắp được pin mặt trời không?
- Có thể xem xét, nhưng không nên kết luận chỉ dựa trên loại mái. Cần kiểm tra hệ kết cấu chịu lực, phương án truyền tải và cách liên kết hệ pin với công trình.
3. Kiểm định có kiểm tra tấm pin không?
- Kiểm định kết cấu chủ yếu tập trung vào công trình và khả năng chịu lực của hệ mái. Các yêu cầu về thiết bị điện, inverter, cáp, tiếp địa, chống sét và an toàn điện cần được xem xét theo phạm vi kỹ thuật của dự án.
4. Bao lâu nên kiểm định một lần?
- Không nên áp dụng một chu kỳ chung cho mọi hệ thống chỉ dựa trên thời gian. Khi công trình cải tạo, thay đổi cấu hình solar, phát hiện hư hỏng hoặc xuất hiện dấu hiệu bất thường, cần đánh giá lại phạm vi phù hợp.
5. Cần cung cấp gì để được tư vấn?
- Thông tin hữu ích nhất gồm diện tích mái, địa điểm, công suất solar dự kiến, loại kết cấu, năm xây dựng và bản vẽ kết cấu hiện hữu.
Kết luận
Kiểm định kho lạnh lắp pin năng lượng mặt trời giúp chủ đầu tư đánh giá khả năng chịu lực của kết cấu trước khi bổ sung hệ thống solar. Nội dung quan trọng không chỉ là tải trọng tấm pin mà còn gồm khung đỡ, liên kết, tác động của gió, đường truyền lực và các yêu cầu an toàn điện liên quan.
Đối với công trình thiếu hồ sơ hoặc đã vận hành lâu năm, khảo sát hiện trạng và tính toán kết cấu càng cần được thực hiện cẩn trọng. Kết quả kiểm định là cơ sở kỹ thuật để lựa chọn phương án lắp đặt, xác định nhu cầu gia cường và kiểm soát rủi ro trong quá trình vận hành.
