Kiểm định Trung tâm logistics lắp pin năng lượng mặt trời là quá trình khảo sát hiện trạng, kiểm tra cấu kiện và tính toán khả năng chịu lực của công trình trước khi bổ sung hệ thống điện mặt trời.
Nội dung tập trung vào mái, xà gồ, vì kèo, dầm, cột, liên kết và các cấu kiện liên quan để xác định khả năng đáp ứng tải trọng mới hoặc nhu cầu gia cố.
Kiểm định trung tâm Logistics lắp pin năng lượng mặt trời là gì?
Trung tâm logistics thường có diện tích mái lớn, kết cấu thép hoặc bê tông và được thiết kế phục vụ kho bãi, lưu trữ, phân loại, vận chuyển hàng hóa. Khi lắp thêm hệ thống pin năng lượng mặt trời, kết cấu hiện hữu phải tiếp nhận tải trọng và tác động mới.
Kiểm định trước khi lắp đặt giúp đánh giá hiện trạng công trình và xác định khả năng chịu lực theo phương án solar dự kiến. Các nguồn chuyên ngành về kiểm định kết cấu lắp pin cũng tập trung vào khảo sát hiện trạng, xác định đặc tính vật liệu và tính toán khả năng chịu lực của hệ kết cấu.
Điểm quan trọng là không nên chỉ kiểm tra riêng phần tôn mái. Tải trọng mới có thể truyền qua nhiều bộ phận như xà gồ, vì kèo, dầm, cột và xuống hệ móng.
Vì sao cần kiểm định trung tâm Logistics trước khi lắp pin mặt trời?
Tải trọng công trình thay đổi
Hệ thống điện mặt trời không chỉ gồm các tấm pin. Một phương án hoàn chỉnh còn có khung đỡ, liên kết, cáp và các thiết bị phụ trợ.
Tải trọng bổ sung cần được xác định theo thiết kế thực tế. Không nên sử dụng một giá trị cố định cho mọi dự án vì loại pin, khung, cách bố trí và phương án liên kết có thể khác nhau.
Kết cấu có thể đã suy giảm sau thời gian sử dụng
Một trung tâm logistics đang vận hành có thể đã trải qua nhiều năm khai thác. Kết cấu thép có thể xuất hiện:
- Ăn mòn hoặc giảm tiết diện.
- Cong vênh cấu kiện.
- Biến dạng cục bộ.
- Liên kết bị suy giảm.
- Độ võng mái vượt mức kiểm soát.
- Hư hỏng lớp bảo vệ bề mặt.
Do đó, hồ sơ thiết kế ban đầu chưa đủ để kết luận trạng thái hiện tại nếu công trình đã đưa vào sử dụng trong thời gian dài.
Tải gió cần được xem xét
Các tấm pin tạo thành một hệ thống mới trên mái và có thể làm thay đổi tác động khí động lên công trình.
Việc tính toán phải xét điều kiện địa điểm, hình học công trình, cấu tạo mái, vị trí lắp đặt và phương án liên kết. TCVN 2737:2023 quy định các yêu cầu về tải trọng, tác động và tổ hợp tải trọng dùng trong tính toán kết cấu; tiêu chuẩn cũng cho phép xác định một số tác động khí hậu trên cơ sở dữ liệu điều kiện địa điểm.
Quy trình kiểm định trung tâm Logistics lắp pin năng lượng mặt trời
Bước 1: Thu thập hồ sơ công trình
Đơn vị kiểm định cần tiếp cận các tài liệu liên quan đến kết cấu hiện hữu và phương án lắp đặt solar.
Hồ sơ nên gồm:
- Bản vẽ kết cấu.
- Hồ sơ hoàn công.
- Thông tin cải tạo.
- Thông số vật liệu.
- Mặt bằng mái.
- Phương án bố trí pin.
- Thông số khung đỡ.
- Tải trọng thiết bị liên quan.
Nếu hồ sơ cũ không đầy đủ, cần tăng cường khảo sát và đo đạc thực tế.

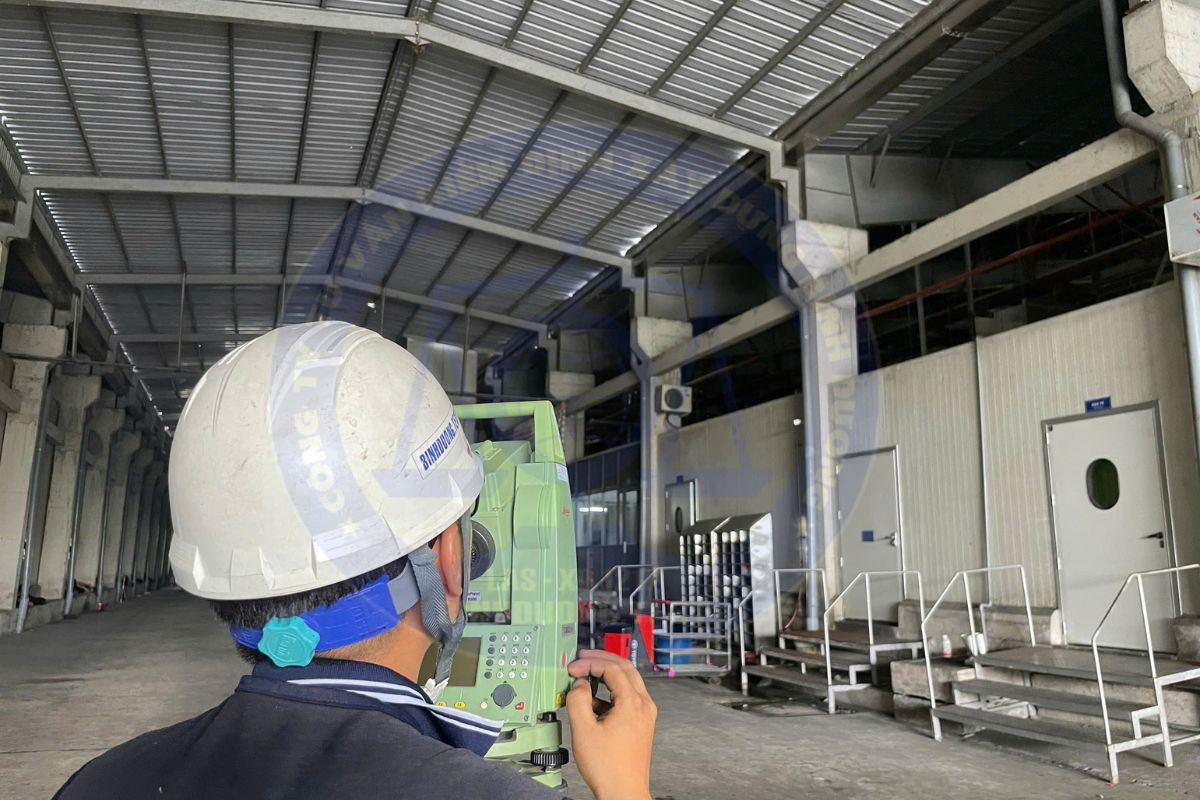

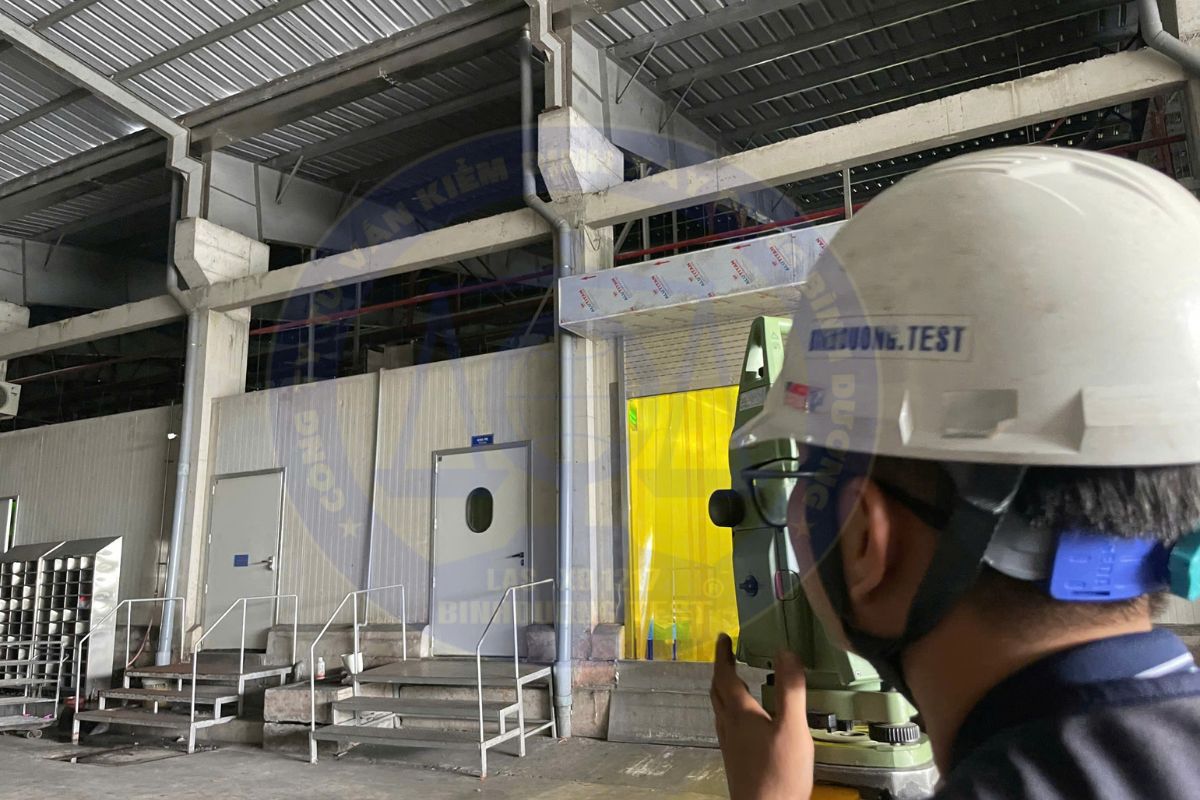

Bước 2: Khảo sát hiện trạng
Kỹ sư kiểm định tiến hành kiểm tra thực tế tại công trình.
Các nội dung thường gồm:

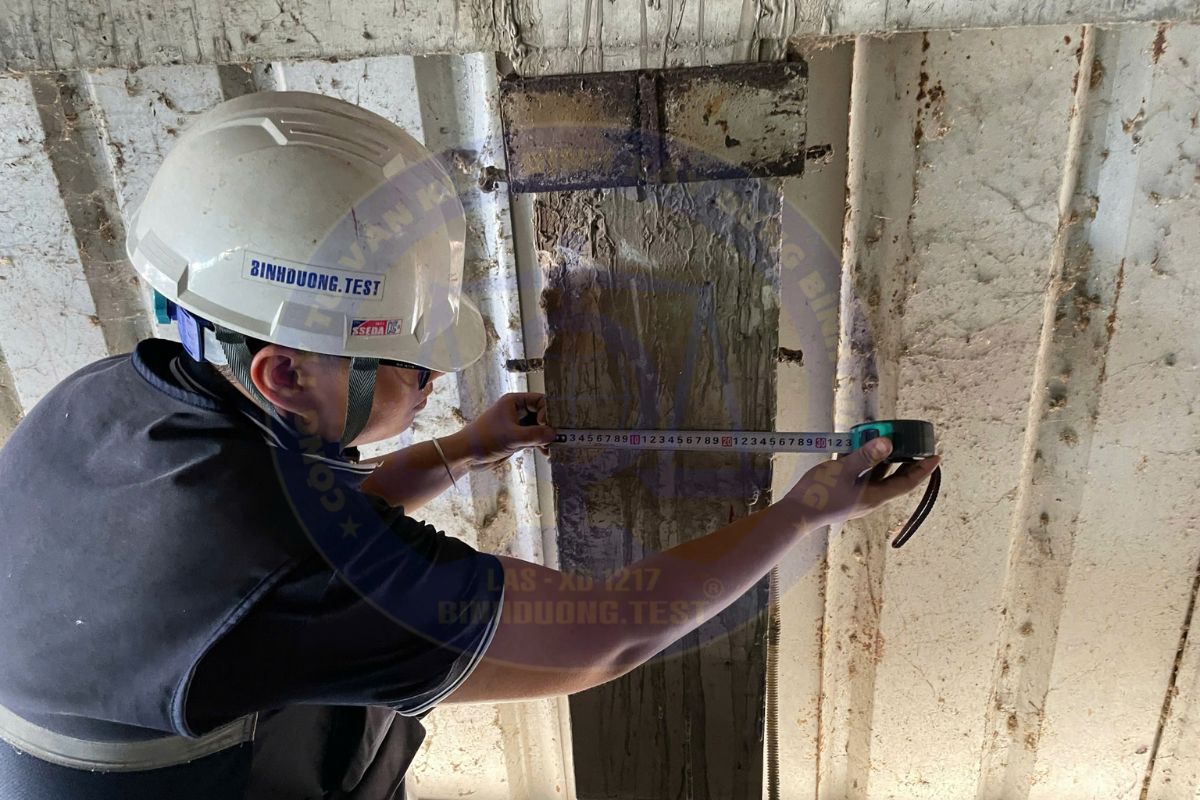

- Đo kích thước cấu kiện.
- Kiểm tra hình học mái.
- Kiểm tra độ võng.
- Kiểm tra độ nghiêng.
- Ghi nhận vị trí hư hỏng.
- Kiểm tra tình trạng liên kết.
Với kết cấu thép, việc kiểm tra cần chú ý đến cột, dầm, vì kèo, xà gồ, bản mã và bu lông liên kết.
Bước 3: Kiểm tra đặc tính vật liệu
Tùy hiện trạng và yêu cầu của dự án, có thể thực hiện các phép kiểm tra hoặc thí nghiệm phù hợp để xác định đặc tính vật liệu.
Mục đích là có cơ sở đánh giá thực tế thay vì chỉ dựa vào giả định từ hồ sơ thiết kế cũ.
Bước 4: Xác định tải trọng mới
Tải trọng cần xem xét có thể gồm:
| Nhóm tải trọng | Nội dung cần đánh giá |
|---|---|
| Tải trọng thường xuyên | Kết cấu hiện hữu và hệ thống solar |
| Tải trọng thiết bị | Khung, thiết bị phụ trợ |
| Tải trọng gió | Áp lực và lực hút gió |
| Tải trọng khai thác | Công năng logistics thực tế |
| Tải trọng thi công | Người, thiết bị và vật tư trong quá trình lắp đặt |
TCVN 2737:2023 phân loại tải trọng theo thời hạn tác dụng và quy định việc xét tải trọng trong quá trình thi công, sử dụng công trình. Tiêu chuẩn cũng có nội dung riêng đối với tải trọng thiết bị, vật liệu và sản phẩm chất kho.
Bước 5: Tính toán khả năng chịu lực
Sau khi có dữ liệu hiện trạng và tải trọng dự kiến, kỹ sư tiến hành kiểm tra các cấu kiện chịu lực.
Các nội dung thường được xem xét gồm:
- Khả năng chịu uốn.
- Khả năng chịu nén.
- Khả năng chịu kéo.
- Khả năng chịu cắt.
- Ổn định cấu kiện.
- Độ võng.
- Ổn định tổng thể.
- Khả năng chịu lực của liên kết.
Không nên kết luận công trình đủ điều kiện chỉ dựa trên diện tích mái hoặc trọng lượng trung bình của tấm pin.
Bước 6: Đánh giá nhu cầu gia cố
Kết quả kiểm định có thể dẫn đến các hướng xử lý khác nhau.
Trường hợp 1 – Đáp ứng: Kết cấu hiện hữu đáp ứng phương án tải trọng được tính toán.
Trường hợp 2 – Cần gia cố: Một hoặc một số cấu kiện chưa đáp ứng, cần bổ sung giải pháp gia cường trước khi lắp đặt.
Trường hợp 3 – Cần điều chỉnh phương án: Phương án bố trí hoặc tải trọng hệ thống solar cần được xem xét lại để phù hợp với khả năng chịu lực hiện hữu.
Giải pháp gia cố phải được thiết kế dựa trên kết quả tính toán cụ thể, không nên áp dụng đại trà cho mọi trung tâm logistics.
Bước 7: Lập báo cáo kiểm định
Báo cáo là cơ sở để chủ đầu tư, nhà thầu thiết kế và đơn vị thi công xem xét phương án tiếp theo.
Một báo cáo kiểm định có thể thể hiện:
- Thông tin công trình.
- Phạm vi kiểm định.
- Hồ sơ sử dụng.
- Phương pháp khảo sát.
- Kết quả đo đạc.
- Kết quả kiểm tra vật liệu.
- Mô hình tính toán.
- Tổ hợp tải trọng.
- Kết quả đánh giá.
- Kiến nghị xử lý.
- Kết luận về phạm vi đánh giá.
Những cấu kiện nào cần kiểm tra?
Đối với trung tâm logistics sử dụng kết cấu thép, phạm vi kiểm tra thường không giới hạn ở tấm lợp.
| Cấu kiện | Nội dung kiểm tra |
|---|---|
| Tấm mái | Hiện trạng và khả năng liên kết |
| Xà gồ | Tiết diện, biến dạng, khả năng chịu tải |
| Vì kèo | Ổn định và khả năng chịu lực |
| Dầm | Nội lực, biến dạng và liên kết |
| Cột | Khả năng chịu nén, ổn định |
| Bản mã | Tình trạng và liên kết |
| Bu lông | Liên kết và hiện trạng |
| Móng | Xem xét khi tải truyền xuống tăng |
Với trung tâm logistics có hệ thống kho, băng tải, thiết bị nâng hoặc khu vực vận hành đặc thù, nhiệm vụ kiểm định cần phản ánh đúng công năng thực tế.
Tiêu chuẩn kỹ thuật cần quan tâm
TCVN 2737:2023 là tài liệu quan trọng khi xác định tải trọng và tác động trong tính toán kết cấu. Tiêu chuẩn này thay thế TCVN 2737:1995 và quy định tải trọng, tác động cùng các tổ hợp của chúng trong tính toán kết cấu nhà và công trình.
Ngoài TCVN 2737:2023, tùy loại kết cấu và phạm vi kiểm định, hồ sơ có thể cần xem xét các tiêu chuẩn liên quan đến:
- Nguyên tắc tính toán kết cấu.
- Kết cấu thép.
- Kết cấu bê tông cốt thép.
- Thiết kế công trình chịu động đất.
- Điều kiện tự nhiên tại địa điểm xây dựng.
- Yêu cầu kỹ thuật của hệ thống điện mặt trời.
Việc lựa chọn tiêu chuẩn phải căn cứ vào loại công trình, kết cấu, nhiệm vụ kiểm định và phương án thiết kế cụ thể.
Khi nào trung tâm Logistics cần gia cố mái?
Không thể xác định nhu cầu gia cố chỉ bằng mắt thường hoặc dựa trên số lượng tấm pin.
Gia cố có thể được xem xét khi kết quả tính toán cho thấy một hoặc nhiều cấu kiện không đáp ứng yêu cầu chịu lực, ổn định hoặc biến dạng theo phương án tải trọng mới.
Một số nguyên nhân thường gặp:
- Tiết diện cấu kiện không còn đáp ứng.
- Kết cấu bị ăn mòn.
- Độ võng mái lớn.
- Liên kết suy giảm.
- Phương án solar tạo tải trọng bất lợi.
- Tải gió tác động lớn.
- Công trình có thay đổi so với thiết kế ban đầu.
Giải pháp cụ thể cần được tính toán riêng cho từng công trình.
Chi phí kiểm định trung tâm Logistics lắp pin mặt trời
Chi phí không có một mức cố định cho mọi dự án.
Các yếu tố chính gồm:
- Diện tích và quy mô mái.
- Loại kết cấu.
- Số lượng khối nhà.
- Mức độ phức tạp của công trình.
- Tình trạng kết cấu hiện hữu.
- Mức độ kiểm tra vật liệu.
- Phạm vi tính toán.
- Yêu cầu về hồ sơ báo cáo.
- Khoảng cách và điều kiện khảo sát.
Đối với dự án quy mô lớn, chủ đầu tư nên cung cấp trước diện tích mái, bản vẽ kết cấu và công suất solar dự kiến để đơn vị kiểm định xác định phạm vi công việc và lập báo giá phù hợp.
Thời gian kiểm định mất bao lâu?
Thời gian phụ thuộc vào quy mô và mức độ phức tạp của trung tâm Logistics.
Thông thường quy trình được chia thành:
- Tiếp nhận hồ sơ và khảo sát.
- Đo đạc, kiểm tra hiện trạng.
- Phân tích và tính toán.
- Đánh giá kết cấu.
- Hoàn thiện báo cáo.
Công trình có diện tích mái lớn, nhiều khối nhà hoặc hồ sơ thiếu có thể cần nhiều thời gian hơn. Vì vậy không nên cam kết một thời gian cố định khi chưa khảo sát dự án.
Hồ sơ cần chuẩn bị trước khi kiểm định
Để rút ngắn thời gian xử lý, chủ đầu tư nên chuẩn bị:
- Hồ sơ thiết kế kết cấu.
- Bản vẽ hoàn công.
- Hồ sơ cải tạo.
- Thông tin năm đưa vào sử dụng.
- Mặt bằng và mặt cắt công trình.
- Phương án bố trí pin.
- Công suất dự kiến.
- Chủng loại tấm pin.
- Thông số khung đỡ.
- Phương án liên kết mái.
Nếu không có đầy đủ hồ sơ, đơn vị kiểm định cần khảo sát và thu thập thêm dữ liệu thực tế.
FAQ về kiểm định trung tâm Logistics lắp pin năng lượng mặt trời
1. Có cần kiểm định toàn bộ trung tâm logistics không?
- Phạm vi kiểm định phụ thuộc nhiệm vụ và phương án lắp đặt. Tuy nhiên, không nên chỉ đánh giá tấm mái nếu tải trọng mới truyền vào hệ khung chịu lực bên dưới.
2. Nhà kho mới xây có cần kiểm định không?
- Việc có cần kiểm định hay không phụ thuộc hồ sơ thiết kế, yêu cầu của dự án và phương án lắp đặt. Nếu công trình chưa được thiết kế cho tải trọng solar, cần có cơ sở kỹ thuật để đánh giá khả năng chịu tải trước khi thay đổi tải trọng.
3. Có thể kiểm định khi chưa có phương án pin không?
- Có thể khảo sát sơ bộ, nhưng đánh giá cuối cùng cần dựa trên tải trọng và phương án bố trí thực tế. Công suất, loại pin, khung đỡ và cách liên kết đều có thể ảnh hưởng đến kết quả tính toán.
4. Kiểm định có phát hiện được kết cấu bị xuống cấp không?
- Có. Khảo sát hiện trạng có thể ghi nhận các dấu hiệu như ăn mòn, biến dạng, nứt, hư hỏng liên kết hoặc các bất thường khác. Khi cần thiết, có thể thực hiện thêm kiểm tra vật liệu.
5. Nếu kết cấu không đủ tải thì có phải tháo mái không?
- Không nhất thiết. Tùy nguyên nhân và kết quả tính toán, phương án có thể là gia cố cấu kiện, điều chỉnh vị trí bố trí pin hoặc thay đổi phương án thiết kế. Giải pháp phải được xác định trên cơ sở tính toán cụ thể.
6. Cần cung cấp gì để báo giá kiểm định?
- Tối thiểu nên có vị trí công trình, diện tích mái, loại kết cấu, hồ sơ hiện trạng và công suất hệ thống solar dự kiến. Hồ sơ càng đầy đủ thì phạm vi công việc và báo giá càng chính xác.
Kết luận
Kiểm định Trung tâm logistics lắp pin năng lượng mặt trời cần tập trung vào khả năng chịu lực của toàn bộ hệ kết cấu có liên quan, không chỉ riêng phần mái. Quy trình nên bao gồm khảo sát hiện trạng, kiểm tra vật liệu, xác định tải trọng, tính toán cấu kiện, đánh giá ổn định và lập báo cáo kỹ thuật.
Đối với trung tâm logistics đang khai thác, việc đánh giá càng cần gắn với công năng thực tế, tình trạng kết cấu và phương án bố trí pin. Kết quả kiểm định sẽ giúp xác định công trình có thể triển khai theo phương án hiện tại, cần gia cố hay cần điều chỉnh thiết kế trước khi thi công.
